Lavoirs doublés de céramique

Lavoirs doublés de céramique

Présentation du produit

Une laverie est simplement un canal qui dirige le flux de matières - boues, concentrés, résidus ou produits chimiques - d'un équipement à l'autre. Dans une usine de traitement de minéraux, les blanchisseurs transportent les boues minérales précieuses loin des cellules de flottation. Dans une usine de préparation de charbon, ils canalisent le milieu magnétite et la boue de charbon. Dans une usine chimique, ils manipulent des liquides corrosifs et des mélanges abrasifs.

Le problème est que ces matériaux usent rapidement les blanchisseurs d’acier. Les particules abrasives grattent le fond et les côtés. Les produits chimiques corrosifs rongent le métal non protégé. La laverie développe des trous, des fuites et des flux inégaux. La production en souffre. Les équipes de maintenance corrigent et remplacent, corrigent et remplacent.

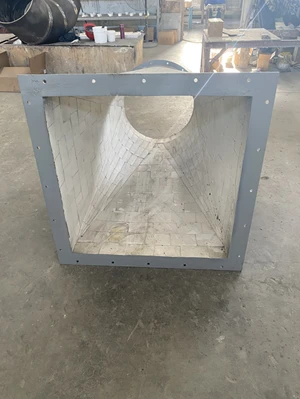

Les laveries à revêtement céramique de Tecera résolvent ce problème en collant des carreaux d'alumine haute densité aux surfaces intérieures de la laverie. La céramique prend l'usure. La structure en acier reste intacte. Le résultat est un blanchissage qui dure des années au lieu de mois - avec un débit constant, moins de fuites et une maintenance prévisible.

Pour un acheteur grossiste, cela signifie fournir une solution de grande valeur dont les usines d’extraction et de transformation ont réellement besoin.

Caractéristiques principales

Quatre facteurs déterminent si une laverie à revêtement céramique sera performante pour votre client.

Résistance à l’usure là où cela compte le plus.Le fond d'une buanderie voit le matériau le plus abrasif - glisser constamment dessus. Les flancs inférieurs subissent également une usure importante, en particulier dans les virages et les aiguillages. Les machines à laver standard en acier ou à revêtement en caoutchouc s'usent de manière inégale, développant des rainures et des points bas qui modifient les schémas d'écoulement. Le revêtement en céramique d'alumine de Tecera, de dureté Mohs 9, résiste bien mieux à cette abrasion par glissement que l'acier ou le caoutchouc.

La surface d'écoulement lisse empêche l'accumulation.Un revêtement rugueux ou une surface avec des boulons exposés crée des turbulences et des points de capture où les matériaux s'accumulent. Une fois que l’accumulation commence, elle rétrécit le canal, accélère l’écoulement et augmente l’usure. La surface polie des carreaux de céramique crée une faible friction, permettant au matériau de se déplacer en douceur.

La conception des joints élimine les voies d’érosion.Le jet d’eau ou l’écoulement de boue trouve des interstices et érode l’adhésif. Les installations de carrelage traditionnelles laissent souvent des espaces droits qui deviennent des canaux d'érosion. La disposition des coutures décalées de Tecera empêche les espaces continus - chaque joint est décalé, de sorte qu'aucun chemin unique ne parcourt la longueur de la buanderie.

Résistance à la corrosion pour boues agressives.Les boues de charbon sont souvent acides (pH 4-5). Les liquides des usines chimiques peuvent être fortement alcalins. L'acier se corrode. Le caoutchouc gonfle ou se ramollit. La céramique est inerte. La structure d'alumine dense et peu poreuse (absorption d'eau inférieure ou égale à 0,01 %) n'absorbe ni ne réagit avec ces liquides.

Matériau, structure et fabrication

Composition matérielle.Le revêtement est constitué de carreaux de céramique d'alumine haute densité - généralement à 92 % ou 95 % d'Al₂O₃. Ces carreaux ont une dureté Mohs 9, une densité apparente supérieure ou égale à 3,63 g/cm³ et une absorption d'eau inférieure ou égale à 0,01 %. Pour les applications à impact plus élevé, les dalles ZTA (alumine renforcée à la zircone) sont disponibles avec une ténacité à la rupture supérieure à 5,0 MPa·m¹/².

Structure de blanchissage.La coque extérieure est fabriquée en acier doux (généralement de 6 à 10 mm d'épaisseur), formée dans le profil de canal requis - rectangulaire, trapézoïdal ou en forme de U. Les carreaux de céramique sont collés aux surfaces intérieures à l'aide d'un adhésif époxy à haute résistance. La liaison est à la fois chimique (l'époxy adhère à la fois à l'acier et à la céramique) et mécanique (l'adhésif comble les irrégularités de surface).

Processus de fabrication.La coque de la laverie est fabriquée selon les dimensions et le profil du client. La surface intérieure est préparée - sablée ou meulée pour éliminer la rouille, le tartre et l'huile. Les carreaux de céramique sont d'abord posés à sec pour vérifier l'ajustement et marquer les coupes personnalisées. L'époxy en deux parties est mélangé (généralement dans un rapport de 2 : 1 ou 4 : 1) et appliqué sur la surface du blanchissage (et non sur l'arrière du carreau). Les carreaux sont pressés pour assurer un contact complet. Les espaces entre les carreaux sont minimes (inférieurs ou égaux à 1 mm) et décalés pour éviter les joints continus. Après durcissement complet (24 heures à 25 degrés), le revêtement est inspecté à la recherche de vides ou de carreaux lâches.

Ce qui distingue Tecera.De nombreux revêtements de buanderie utilisent des carreaux carrés posés selon un motif en grille, créant des espaces en ligne droite dans le sens de l'écoulement. Ces interstices deviennent des canaux d'érosion. La disposition des joints décalés de Tecera, combinée à des carreaux trapézoïdaux si nécessaire, élimine les traces d'usure continues. De plus, nous proposons des formes de tuiles personnalisées pour les transitions de blanchissage, les aiguillages et les zones de division - dans lesquelles les tuiles standard laisseraient de grands espaces.

Spécifications techniques

Tableau 1 – Propriétés typiques des carreaux d'alumine pour le revêtement des buanderies

Tableau 2 – Profils et dimensions standards des laveries

Des profils et dimensions personnalisés sont disponibles. Les laveuses peuvent être fournies avec des extrémités à brides, des raccords à emboîtement ou des extrémités lisses pour le soudage sur site.

Avantages du produit

1. Une durée de vie plus longue du lave-linge signifie moins de remplacements

Étant donné que le revêtement en céramique d'alumine a une dureté Mohs 9 - bien plus dure que l'acier (Mohs 5-6), - les particules abrasives glissent dessus sans couper la surface. Dans une laverie à charbon où l'acier peut s'user en 12 à 18 mois, une laverie à revêtement céramique dure généralement 5 à 7 ans. Pour une mine qui remplaçait auparavant les blanchisseurs d’acier chaque année, cette différence signifie 5 à 6 remplacements en moins au cours de la durée de vie de l’usine. Chaque remplacement coûte de la main d’œuvre, des temps d’arrêt et du matériel. Votre client économise considérablement sur la maintenance.

2. Les coutures décalées empêchent les canaux d'érosion

Les carreaux carrés posés en grille laissent des espaces droits dans le sens de l'écoulement. Le jet d’eau ou l’écoulement de boue trouve ces espaces et érode l’adhésif en dessous. Une fois l’adhésif parti, les carreaux se détachent et tombent. La disposition des joints décalés de Tecera - utilisant des carreaux trapézoïdaux si nécessaire - garantit qu'aucun espace continu ne dépasse la longueur d'un seul carreau. Pour une laverie par flottation traitant un concentré de cuivre abrasif, ce simple changement peut doubler la durée de vie du revêtement. Votre client bénéficie d'une plus grande disponibilité ; vous obtenez moins de réclamations au titre de la garantie.

3. Aucune pénétration de liquide, aucun dommage dû au gel et au dégel

Une absorption d'eau inférieure à 0,01 % signifie que la céramique n'absorbe pas le liquide ou l'humidité. Dans une usine de préparation de charbon où le coulis est acide, un carreau poreux absorberait cet acide et s'affaiblirait de l'intérieur. Dans une centrale électrique située dans un climat glacial, l’humidité absorbée gèlerait et fissurerait le carreau. Les tuiles denses de Tecera éliminent les deux modes de défaillance. Pour un client disposant de laveries extérieures dans des régions froides, cela est essentiel - une panne hivernale de moins à craindre.

4. La surface lisse améliore le débit et réduit l'accumulation

La surface en céramique polie (rugosité Ra inférieure ou égale à 0,8 μm) crée un faible frottement. Le matériau s'écoule plus rapidement avec moins de turbulences. L'accumulation sur les bords et les coins est minimisée. Dans une laverie à résidus traitant des boues fines et collantes, cela peut faire la différence entre un flux autonettoyant et un nettoyage manuel hebdomadaire. Pour l’exploitant de l’usine, cela signifie moins de travail et moins de blocages. Pour vous, cela signifie un produit qui résout un mal de tête chronique.

5. Résistance à la corrosion pour les environnements chimiques agressifs

Dans une blanchisserie d’usine chimique manipulant des solutions acides ou alcalines, l’acier se corrode. Le caoutchouc gonfle ou se ramollit. La céramique d'alumine dense est inerte - et ne réagit pas avec la plupart des produits chimiques. Pour une usine de traitement de phosphate où la boue est acide, une blanchisseuse d'acier peut devoir être remplacée tous les 6 à 8 mois en raison de la corrosion. Une laverie recouverte de céramique fonctionne depuis des années. Votre client économise des coûts de matériel et des temps d'arrêt. Vous acquérez une réputation pour des produits qui fonctionnent dans des conditions difficiles.

Mots clés : avantages du blanchissage d'alumine, blanchissage par flottation résistant à l'usure, avantages des canaux à lisier revêtus de céramique

Scénarios d'application – Exemples réels de l'industrie

Traitement des minéraux – laveries de cellules de flottation

Dans un concentrateur de cuivre, les cellules de flottation produisent de la mousse qui déborde dans les laveuses de collecte. Cette bouillie concentrée contient des particules minérales fines mais abrasives. Le fond et les parois latérales de la machine à laver s'usent continuellement. Une mine au Chili a remplacé les blanchisseurs d’acier tous les 9 à 12 mois. Après avoir installé les lavoirs à revêtement céramique Tecera, les mêmes lavoirs ont fonctionné pendant plus de quatre ans. Le motif décalé des carreaux a empêché l’érosion des joints et la surface en céramique lisse a permis au concentré de s’écouler librement.

Préparation du charbon – laveries moyennes à magnétite

Une usine de préparation de charbon en Virginie occidentale utilise des cyclones à milieu dense pour séparer le charbon des schistes. La boue de magnétite recircule à travers les laveries entre les cyclones et les tamis de drainage. Cette bouillie est à la fois abrasive (provenant de la magnétite) et légèrement acide (pH 5-6). Les blanchisseurs d’acier ont développé des fuites en 8 mois. Les laveuses à revêtement céramique de Tecera, installées avec des joints décalés et de l'époxy à haute résistance, ont fonctionné pendant trois hivers sans panne -, survivant aux attaques chimiques et aux cycles de gel-dégel.

Industrie chimique – laveries de boues d’acide phosphorique

Une usine d’engrais en Floride produit de l’acide phosphorique en faisant réagir du phosphate naturel avec de l’acide sulfurique. La boue résultante est très abrasive (provenant de particules de roche n'ayant pas réagi) et fortement acide (pH 1-2). Les blanchisseries en acier se sont complètement corrodées en 4 à 6 mois. Les machines à laver recouvertes de caoutchouc duraient de 8 à 10 mois mais nécessitaient des réparations fréquentes. Tecera a fourni des blanchisseries doublées d'alumine à 95 % avec de l'époxy résistant aux acides. Après 14 mois de fonctionnement continu, le revêtement n'a montré qu'une usure mineure, sans aucun dommage dû à la corrosion. L'usine estime que les machines à laver la céramique dureront 4 à 5 ans -, soit une durée de vie 6 fois supérieure à celle de l'acier.

Élimination des résidus – boîtes de distribution de blanchisserie

Une mine d’or du Nevada utilise un réseau de laveries pour distribuer les boues de résidus depuis l’épaississeur vers plusieurs points de dépôt. La bouillie contient des particules de silice fines et pointues. Les bas de blanchisserie s'usaient tous les 6 à 8 mois. Les laveries à revêtement céramique de Tecera, avec des carreaux de 25 mm d'épaisseur dans les zones à forte usure et des carreaux de 12 mm ailleurs, ont fonctionné pendant 22 mois sans aucune usure mesurable au fond. La conception des joints décalés a éliminé la rainure continue qui provoquait auparavant une défaillance prématurée des joints de carrelage.

Production d’électricité – laveries de traitement des cendres

Une centrale électrique au charbon de l’Ohio utilise de l’eau pour évacuer les mâchefers de la chaudière vers un bac de déshydratation. La boue de cendres est chaude (80 à 100 degrés) et très abrasive. Les blanchissages d'acier ont duré 12 à 18 mois. L'usine est passée à des lavoirs revêtus de céramique avec de l'époxy haute température (jusqu'à 230 degrés). Après trois ans, la doublure reste intacte. L'usine a éliminé le remplacement annuel du lave-linge de son programme de maintenance.

Aciéries – laveries de boues d’usine de frittage

Une aciérie en Chine traite une boue de poussière d'usine de frittage -, un mélange d'eau, de fines particules frittées et d'acides résiduels. Le système de lavage était remplacé chaque année en raison d’une combinaison d’abrasion et de corrosion. Tecera a fourni des rondelles à revêtement céramique ZTA (alumine renforcée à la zircone) pour une meilleure résistance aux chocs. Les carreaux sont liés avec de l'époxy résistant aux produits chimiques. Après 18 mois, l’inspection n’a révélé aucun détachement des carreaux et une usure minime. L'usine a standardisé les laveries à revêtement Tecera pour toutes les applications de manutention de boues.

Commande et assistance

Tecera fournit des lavoirs à revêtement céramique dans des profils et dimensions personnalisés, avec des carreaux d'alumine à 92 %, 95 % ou ZTA. Les laveries peuvent être fournies sous forme d'ensembles complets (coque en acier + revêtement en céramique) ou sous forme de kits de revêtement pour une installation sur site dans les coques de laveries existantes.

Pour demander un devis, veuillez fournir :profil de la laverie (rectangulaire, trapézoïdal, en forme de U), largeur et profondeur internes, longueur requise, matériau manipulé (type de minerai, pH de la boue, température) et volume annuel estimé. Pour les projets de rénovation, veuillez fournir un dessin ou les dimensions du site.

Des prix de gros sont disponibles pour les acheteurs en gros. Des échantillons gratuits de carreaux de céramique et d'adhésif sont disponibles pour les tests. Le délai de livraison pour la fabrication de blanchisseries personnalisées est de 4 à 6 semaines. Nous expédions dans le monde entier avec des emballages de qualité export. Le délai de réponse aux demandes de devis est généralement de deux jours ouvrés.

Mots-clés : devis de blanchisseuse à revêtement céramique, fabricant d'auges en alumine, fournisseur de blanchisseuse résistante à l'usure, prix de blanchisseuse à flottation en céramique
